LED there be light !

יום ראשון להקמה !

looking forward to seeing you all !

כולם מוזמנים !! הפתיחה הגדולה !!!!!

ויש לנו מדפסת!!!
סוף שבוע ארוך במיוחד נתן את פירותיו
המדפסת מורכבת כמעט לגמרי
היא לא עובדת עדיין, כמובן - אבל זה יפתר בהקדם

SketchBook

reprap extruder electronics

so cute
thank you reuven

סגירות מהישיבה 21.03.11

1. חיבור לוחות לקיר (מותנה בתאורה – 8 ס"מ או 20 ס"מ – מחכה לתשובה מאריאל).

a. הוחלט שהלוחות יהיו על הרצפה.

b. הלוחות יחוברו עם L לקירות.

i. צריך להוציא הצעת מחיר ל-L – זיו.

ii. בעז ידבר עם איתן לראות אם אפשר לייצר עצמאית.

2. שלט התערוכה – איך מחברים אותו?

3. כסאות (בתים למחשבים) – סתיו.

4. מודלים תלויים- חוטי ניילון\מצנח מחוברים לתקרה – מורן בודקת איך התקרה נראת בגלריה. מיקומי החיבורים יבוצעו בזמן אמת.

5. חיבור מסכים לקיר:

a. מסגרות אלקטרוניות: מחוברות על הפאנל. מורן בודקת את סוג החיבור והגודל שלו ותעביר לאידה את הפרטים.

b. פתח לטלוויזיה – אידה מודדת ומכניסה לקובץ החיתוך.

6. אובייקטים על השיבולים:

a. מודלים על השיבולים

LED there be LIGHT

1:1 element - some of Ida's tests with LED lighting at the back.... amazing !!! will that be the look ?

המכונה הגיעה

ה REP RAP בארץ!!!
אלה תמונות של תהליך ההרכבה
תודה לראובן פלטניק (אתם עוד לא מכירים)
שלקח את נושא המדפסת על כתפיו הרחבות

Is that what you imagined ?



first scaled prototype

and the detail :

סיכום ישיבה 1.3.

מסמך לגבי התערוכה  זיו:

• על התערוכה -רעיון
• תכנון שיתופי
• החזון עבור תכנון פרמטרי
• תהליך העשייה בגרסהופר
• תאור המקום
• מי אנחנו
•



מודל:

• לסגור את המודל מחר או ביום שישי בבוקר

רצפה:

• שיבולים בשוליים- לעשות את השיבולים נמוכים יותר בצדדים.
• להפוך את הקוד לשחור גבוה!!!
• את המודל של הסולר האוס כן צריך להחזיק מהרצפה בלבד
• על קבוצת הטופוגרפיה לעדכן את התמונה של הרצפה
• להקטין את הבמבה לבודד את הבמבה לקובץ נפרד
• האם מרצפים את הכל בלוחות ואם כן -גרפיקה על הלוחות
• להוריד את השיבולים מכל הרצפה חוץ מהבמבה והפינה של הסולר האוס
•

קירות:

• אטרקטורים- לא חזקים מידיי . להוריד את העוצמה.
• לבדוק שהתמונות נכונות עבור קבוצת ה GH
• עדכון קובץ בסיס של הריינו עם המשקלים והאטרקטורים



מדרגות:

• שיבולים עם אטרקטור למעלה
• גובה מקסימלי 30 ס״מ
• מגובה מטר ומשהו



שיבולים:

• רוחב השיבולים הוא מינימום 4ס״מ
• אלמנט חיבור למשטח- לייצר  בנפרד שיבולים עם חריצים עבור הפלטות.
• לבדוק מה בחומר פרספקס או משטחים מוטבעים-אם מדובר בפוליאקספרט הבמבה היא 5 מ״מ
• מיקום המחשבים בבמבה  יהיו מסכים בלבד והמחשבים עצמם יהיו בצד עם כבלים.



לוגו - מיה ויעל

• כדי לייצר הסבר וקשר בין המוצגים והסמבה יהיו הטבעות של הלוגוים של כל אחד מהפרויקטים
• לעשות  חלוקה של משטחים עבור לוגוים שונים
• לוגו אחיד לכל התערוכה בצבעים שונים.



פרטים: איד וסתיו

• הרחקה של המשטח המחורר מהקיר עם אלמנט חיבור מאחורה
• חיבור מזלג מדיקט אולי בהדבקה לזיבול מאחורה
• משטח דיקט12 מ״מ
• לעשות מודל 1:1



Files 4 GH-Group

היי,

אני ועדי העלנו הערב קבצים עבור גבהים, משקלים ונק' משיכה לפרישות הקירות הועלו ל"קופסא הזרוקה"
תעיינו, תגיבו ..
קבוצת החגב יכולה להתחיל לעבוד עליהם ולראות מה קורה.
בהמשך... שיבולי המדרגות

First CDesign model

is on its way to production
thanks to Moran N
here's a quick preview

big breakthrough

we've reached fabrication!!!
almost, anyway
more tommorow

Disc reminder

a quick reminder to all of you :

We are starting to cut discs in a week's time !! so we need all used CDs you can get ,

hurry up!!

זהזהזה רשימת סמכויות

פורמט לפוסטרים

אחראי על עבודות סטודנטים : אביב

ריכוז לקטלוג : מורן ומושית

חיתוך c clo : אידה וסתיו

מיקום אלמנטים גובה וזוית תיקון תכניות ופריסות : עדי ושנהב

מיפוי ויצירת אימגים לקוד : עדי ושנהב

תכנון מדרגות

פרטי חיבור לרצפה או קיר : אידה וסתיו

טיפול בקודים של קבוצות מציגים - עבור סליידרים

תהליך תכנון תערוכה- תיעוד עד הגשה

מודל תלת מימד לתערוכה עם שינוי בבמבה

תרגום תכנית מיעל לנפחים כאטרקטורים בועז

מודל תלת מימד לרינדור : בועז

עיצוב פרספקס לוגואים : יעל ומיה

סיכום ישיבה 16.2

גיא הציג את הקוד עבור יצירת השיבולים -כל הכבוד

לצורך הקוד יש לייצר:

1. מיקום השיבולים בתחום תלת מימדי בריינו- extrude surfaces

2. תמונה שחור לבן לקביעת הגבהים והרוחב

3. מודל ריינו עבור תמנון למקומות שבהם יש משקל גדול

4.אטרקטורים- מיקום נקודות במודל תלת מימד

שני סוגים של אטרקטורים - דוחף ומושך על מנת ליצור את הקישור עם הקירות

אטרקטורים על הקיר מתרחקים מהם

אטרקטורים על הרצפה נשארים ישרים וניצבים בחלק הכבד להגדיר תחום ללא השפעה

השאר מתרחקים מהבמבה לכיוון הקירות

פרישה על הקירות:

בעיית השיבולים על הקירות:

להכניס מדף - להניח את המדפים באחריות אידה או להכניס פלטה לתוך השיבולים

ה C Cloud

הויטרינה תישאר פתוחה וה c cloud יגיע עד הויטרינה וימשיך משם- פרישה A

תהיה הדפסה או הקרנה של של c cloud על הקיר -פרישה D

שידור של מה שקורה בלייזר-ג׳ט בצמוד ל C Cloud

ה-C cloud יתחיל מהרצפה ויגיע עד גובה של ...

יש להעביר קבצי חיתוך לאידה

עבודות סטודנטים:

יהיו מבוססים על פי די אף במסכים קטנים

ומודלים- מספר מוערך כ 10 מודלים

עבודות עם סליידרים יהיו על הבמבה בסמוך

תהיה קבוצה שתאסוף את המידע (גדלים משקלים) ותקבע את האופן בהם מסודרים על הקיר או על מדף

מודל פטריות- בצמוד לעבודת הסטודנטים יצטרף מודל פטריות שיעמוד על הרצפה בצמוד לקיר

ה making of

לצלם את עצמנו בזמן ההקמה

למצוא צילום או עורך כל מי שיכול לעזור בעניין (רומן)

הסרט ישולב עם סטילס

יש למצוא מסך מחשב

במבה:

יש לעשות שינוי בבמבה כדי למנוע צוואר בקבוק בכניסה

הפריזמה:

במסגרות של תמונות אומפי די אף

הסולאר האוס:

לבדוק מידות של המודל כרגע לא בפרופורציה בפרישות

הסקלטון:

מודל אחד קטן

פרוטוטייפ

הדיסקים:

להוסיף שיבולים בסמוך למעקה עם מסך או פאנל בנושא

האלמנטים עצמם:

יש לפתור את החיבור לקירות

לקבוע האם המודלים נשענים על מדפים

מתי החומר שקוף או לא- בועז הציע להוסיף גריד צפוף יותר שעשוי מגריד צבוע וחלק בתלת מימד

כל הבמבה עשויה מפוליאקספרט ומשטחים שקופים.

אופן החיבור של המשטחים האופקיים : השיבולים שמתחת תומכים ובנוסף פרט חיבור של אידה וסתיו בקצוות

דברים כללים:

יש להתייחס לקובץ אוטוקאד חדש שנוצר בישיבה

לפתוח dropbox

סיוון ועדי התחילו לעבוד על המודל...

NEW GH CODES

a very productive GH session has produced the following results:
we can control the width, height, thickness, placement and angle of all the shibolim
its a bit to long to explain what controls what- u will have to come to Wednesday's design session to learn

GH codes

here are images of the three primary codes from last week to power our GH engine
EINSTEIN -lifts a field of imaginary points according to a JPEG height field
SHIBOLIM - makes the lines part or contract to point or line attractors
FILLET makes sure the lines dont cross each other while going up walls

Some thoughts about the "bamba"

I think we should not think of it as a table ... Please click on the sketch for a larger version.
Rhino file is attached here - there is another option there, a smoother one... :-)

more files form tuesday

a bit late but...
more images from what was shown on tuesdays meeting

connector by ida & stav
scheme by Adi
and elemant by yael

מה הלאה - מורפולוגיה ואוצרות לקראת הפגישה הבאה

מה הלאה (!!!) :

קבוצות מורפולגיה ואוצרות נפגשות ביום רביעי הבא, בשעה 20:30 אצל גיא ומושית (לא לשכוח כיבודים)

עד לפגישה, אנחנו צריכים לעבור בשלבים הבאים :

1. יעל - תכנון (אוטוקד) על פי מידות וגדלים בחלל, תצורה יותר מדויקת לבמבה, מיקומים. אנא העבירי את התכנית בין כולנו לתגובות (דרך המייל ודרך הבלוג) כמה שיותר מוקדם (עד יום ראשון בבקשה), כדי שנוכל לעבוד על בסיס זה
2. על פי התכנון של יעל, ולאחר השינויים והעידונים, אנחנו צריכים למקם אלמנטים בקירות (פנלים, מדפים למודלים, מסכים), עם מיקום מידות זוית ומרחק מקיר - (נראה לי שעדי לקחה את זה על עצמה יחד עם שנהב)
3. עד ליום רביעי אנחנו צריכים להכין "טופוגרפיה " לחלל, אשר תקבע גבהים לשיבולים (אפשר להכין בצורת קונטורים בגבהים שונים, אפשר בצורת surface ) - את החלק הזה מובילה מושית, מי שיכול לעזור שיעבוד בעניין מולה

4. טופוגרפיה לחלק המדרגות - אריאל , מוזמנים להצטרף
5. מי שלא מכין משהו מכל הנאמר למעלה - נא לחשוב ולהביא סקיצות לדברים הבאים :

• שימוש בגרפיקה בחלל - איך ומה, כיצד אנחנו משתמשים ברצפה (גרפיקה ברצפה)
• שימוש בתאורה , שימוש בהקרנות - מה ואיך ?

ליום רביעי אנחנו חייבים להגיע עם החומרים הבאים, כדי להעביר אותם לקבוצת גיא :

תצורה סופית לבמבה

מיקום אלמנטים בקירות

טופוגרפיה לרצפה וקירות

החלטה סופית לגבי מיקום הפלטות לתצוגה (בין השיבולים או בקצה השיבולים)

וכל יום להסתכל על שעון הספירה לאחור בבלוג...........

להתשמע

אריאל

החלטות עקרוניות - פגישת 08.2

בהתבסס על החלטות פגישת העבודה של יום ראשון, והתקדמות נוספת, הוחלט בפגישה כי אנחנו ממשיכים עם הסכימה של "הבמבה" במרכז, הפונה לקירות סביבה. לאחר התלבטויות שכנועים והצבעות, החלטנו להישאר עם ההצעה לתפיסת הקירות והרצפה כפריסות , כל אחת עם גריד (לפי ההצעה הקודמת של מושית), כלומר שיבולים יוצאים מהרצפה ומהקירות (בניצב , בגדול).

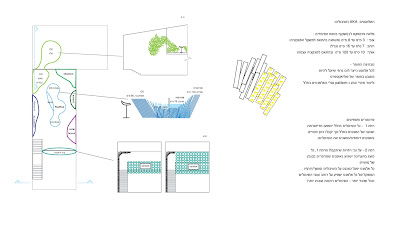

הארגון הכללי הוא על פי הסקיצה של יעל :

כאשר יש לקבוע מימדים וצורה סופית של ה"במבה" בעלת שלושת המרכזים (CCloud בקצה הקרוב לזכוכית המערבית , RepRap באמצע והכי קרוב למדרגות העליה עבודות הסטודנטים ).

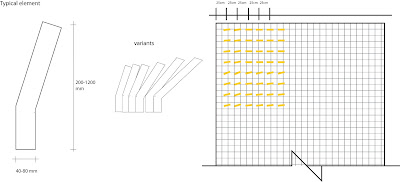

הוחלט לבסוף ללכת על מידות עקרוניות לשיבולים כדלקמן :

רוחב : 40-80 ממ

גובה : החל מ200 ועד ל1200 ממ

עובי - 4 ממ (יותר עבה במקומות בהם נדרש)

מרחקי הגריד : 25 סמ בין מרכזים. הוחלט על גריד ריבועי

בעקבות הצעה של אידה וסתיו הוחלט על שיבולים המגיעים למשטח באופן ורטיקלי, ומקבלים שבירה לכיוונים שונים בחיתוך

דובר גם על מיקום המשטחים בין השיבולים - האם בקצה, או בינהם. אידה וסתיו הביאו מודלים יפיהפיים מפרספקס לפגישה - נא לצרף כמה אימג'ים ...

first thoughts about parametric system

מפגש 1 - אוצרות ומורפולוגיה (איזה שם מפוצץ(

דנו בשני נושאים עיקריים (מלבד ללעוס חטיפים וקרמבו):

ניסינו להחליט על (1) סכמת תנועה בחלל, מהם מוקדי המשיכה ועל פיזור האלמנטים השונים (2) מהו אותו אלמנט שיבולים ומה החוקיות שתכתיב את סידורו בחלל.

מיה - 2 קטבים של פעילות, עמדות שבהן ישבו המבקרים ויתעסקו עם המוצגים והמדפסת תמוקם במרכז החלל. הפרויקטים יוצגו על הקיר הדרומי.

אביב - להפריד את ה ccloud וה solar house  (שאצל מיה ממוקמים בשכנות) כדי ליצור תנועה שהחלל לא יתפספס. ה ccloud ימוקם בויטרינה המערבית.

אריאל - אלמנט במרכז החלל שעליו ימוקמו דברים ואלה יקשרו לאלמנטים המוצגים על הקירות.

יעל - 3 מוקדי משיכה שיצאו מהקירות והם ינתבו את התנועה בחלל. המרכז יהיה חופשי.

עדי ביטון - גוף אמורפי במרכז החלל בעל 3 זרועות שינתב את התנועה. גוף זה זכה לכינוי "במבה מעוותת"
בעז המשיך את ההצעה של עדי, אבל הגוף יהיה שלם אלא יפוצל ל-3 אלמנטים נפרדים  שיאפשרו תנועה/עמידה/ישיבה מסביבם.

כולם הסכימו על גוף מרכזי שינתב את החלל (שמו - במבה ברוטציה),  שיווצר מהשיבולים. גובה האלמנט יוכל להשתנות וגם צפיפות השיבולים.

לאחר הסכמה זאת יעל הציעה שנשתמש בccloud בויטרינה כאלמנט תלוי והדיסקים יהיו תלויים בצד השני מעבר למעקה (ליד המדרגות) ויהיה אפשר לשלב בתוכם מסכי פלזמה לכיוון העוברים ושבים בחוץ.

בנוגע לאלמנט ולצורתו:
מושית - unfolding של החלל, שעל כל משטח שלו יש גריד של שיבולים שעובד כמו שדה מגנטי. האלמנטים המוצגים דוחפים/מושכים את השיבולים. משקל המוצגים משפיע עובי השיבולים וגובה השיבולים אינו קבוע. תסתכלו ב PDF, זה ברור כשמש ביום בהיר. (יצורף בהמשך...)

סיון - השיבולים ינטו לכיוון האלמנט שמתקשר אליהם.

יעל - האדם ישפיע על השיבולים. למשל במדרגות אנשים שעוברים דוחפים את השיבולים לצדדים.

עדי זקן - בתקרה אפשר לעשות נגטיב או השלמה של מיקום השיבולים ברצפה.

בעז - המעבר בין אופקי לאנכי יהיה רציף, עם רדיוס מסוים – השיבולים מאונכות למשיק בכל נקודה.

דנו גם בצורת השיבול והגענו למסקנה שמדובר בשיבול בעל חתך מלבני ולא עגול, רוחב משתנה ועובי מינימלי של 3 מ"מ.

מבחינת חומרים לשיבולים ישנן 2 אפשרויות - האחת לוחות פרספקס, והשנייה לוחות אקריליים של חברת "פולי אקספרט", כאשר הלוחות האקריליים מאפשרים לנו שילוב של צבעוניות ודוגמאות, שיכולים לקחת חלק במיקום/הגדרת האלמנטים בחלל התערוכה.

אריאל הציגה והסבירה את המחבר שראינו בפגישה הקודמת – מוט מסוים שעובר וקושר בין השיבולים השונות.

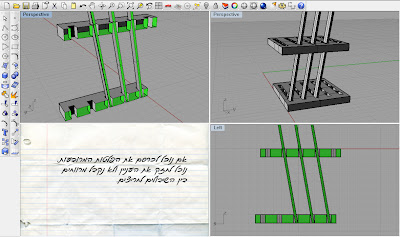

בעז הציע דרך חיבור שונה, שמתבסס על השחלה של השיבולים דרך 2 פלטות מחוררות שנמצאות במרווח של ? אחת מהשניה ומספקות 2 נק' עיגון.

כמו כן, במהלך הפגישה, הגענו למסקנה שכדאי מאוד ללמוד Illustrator !!! לבד !!!
